| Sections de guides droits |
|
|
- Bande de Fréquence de 2,6 à 12,5 GHz |
|
- Longueurs de 4 à 32 pouces |
|
- Gamme de température de -40 à +85°C |
|
|
|
|
| Coudes 90° plan E-H |
|
|
- Bande de Fréquence de 3,94 à 50,1 GHz |
|
- Tos 1,15 maximum |
|
- Brides de connexion à la demande |
Atténuateurs fixes
|
|
| |
- Attenuation 3,6,10,20,30 Db |
|
- Bande de Fréquence de 2,6 à 33 GHz |
|
- Tos 1,15 maximum |
|
- Brides de connexion à la demande |
| Atténuateurs ajustables |
|
| |
- Dynamique d'attenuation 30 Db typ. 35Db max |
|
- Bande de Fréquence de 2,6 à 40 GHz |
|
- Tos 1,2 maximum |
|
- Brides de connexion à la demande |
| TWIST 90/45 ° |
|
| |
- Bande de Fréquence de 2,6 à 112 GHz |
|
- Tos 1,15 maximum , 1,1 typ. |
|
- Brides de connexion à la demande |
| Coupleurs directionnels |
|
| Retour haut de page |
- Couplage 3,6,10,20,30 Db |
| |
- Bande de Fréquence de 2,6 à 15 GHz |
| |
- Tos 1,15 maximum |
|
- Directivité 25,35 Db |
|
- Brides de connexion à la demande |
Coupleurs directionnels en croix |
|
|
- Couplage de 18Db +/- 10% à 40Db max +/-10% |
|
- Bande de Fréquence de 8,2 à 40 GHz |
|
- Tos 1,15 maximum |
|
- Directivité 15 Db min |
|
- Brides de connexion à la demande |
| Tè plan E/H |
|
|
- Bande de Fréquence de 2,6 à 40 GHz |
|
- Tos 1,15 maximum |
|
- Déséquilibre 0,5Db |
|
- Brides de connexion à la demande |
| Double Té |
|
|
- Bande de Fréquence de 2,6 à 40 GHz |
|
- Tos 1,15 maximum |
|
- Dissymmétrie 0,5Db max |
|
- Brides de connexion à la demande |
| Té magique |
|
|
- Bande de Fréquence de 2,6 à 40 GHz ( 15% de Fo) |
|
- Tos 1,3 maximum , plan H |
|
- Tos 1,5 maximum , plan E |
|
- Brides de connexion à la demande |
| Charges en guide (convection naturelle) |
|
|
- Bande de Fréquence de 8,2 à 40 GHz |
|
- Puissance de 1 à 200 W ( suivant fréquence) |
|
- Tos 1,1 maximum ,1,06 typ |
|
- Bride de connexion à la demande |
| Déphaseurs ajustables |
|
|
- Bande de Fréquence de 2,6 à 40 GHz |
|
- Dynamique de déphasage 180° min |
|
- Tos 1,2 maximum |
|
- Bride de connexion à la demande |
| Adaptateurs coax- guide |
|
|
- Bande de Fréquence de 2,6 à 40 GHz |
|
- Connecteurs coaxiaux , N, SMA, K, 2.4 |
|
- Bride de connexion à la demande |
| Adaptateurs de bride |
|
| Retour haut de page |
- Bande de Fréquence de 6,56 à 59,6 GHz |
|
- Bride de connexion à la demande |
| Commutateur guide plan E/H) |
|
| |
- Bande de Fréquence de 3,94 à 40 GHz |
|
- Isolation 35Db min |
|
|
| Composants millimétriques |
|
|
- Composants actifs et passifs jusqu'a 110 Ghz |
|
|

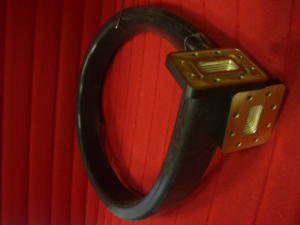

| Guide felxible & twistable |
|
|
- Fréquence de 2 à 40 Ghz |
|
- Large choix de dimensions et brides |
|
|

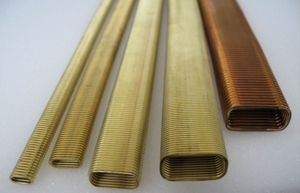

| Guide Seamless |
|
|
|
| Antennes |
Cornets large bande, double ridge, ortho mode, conique, guide circulaire |
|
|
